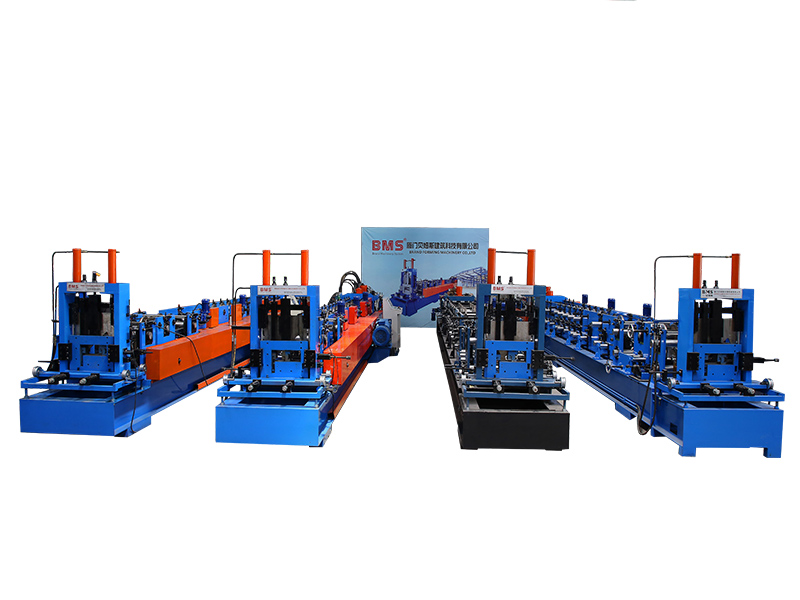

perubahan otomatis penuh cz purlin roll membentuk mesin
Profil
bibir (c): 10 ~ 20mm
tinggi (b): c: 40 ~ 100 ± 0.5mm
z: 49 ~ 100mm ± 0,5mm
web (h): c: 75 ~ 300 ± 0,5mm
z: 120 ~ 300 ± 0,5mm
bahan
ketebalan bahan (t): 1.0-3.0mm
bahan yang berlaku: baja galvanis (gi), baja gulungan dingin (crc )
dengan kekuatan luluh 234 -550mpa
ikuti pekerjaan

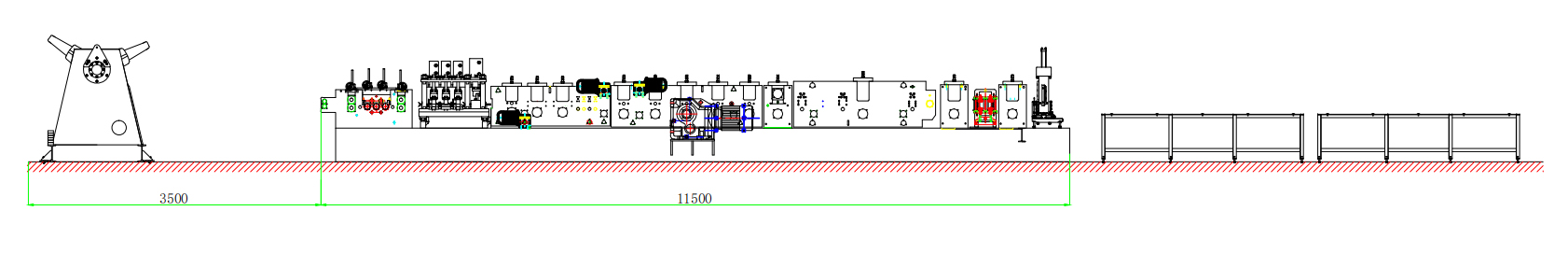

decoiler → perangkat feeding dan leveling → pre-cutting hydrualic & perangkat pelubang → sistem rolling forming → cutting pos hidrolik → rak keluar
komponen mesin

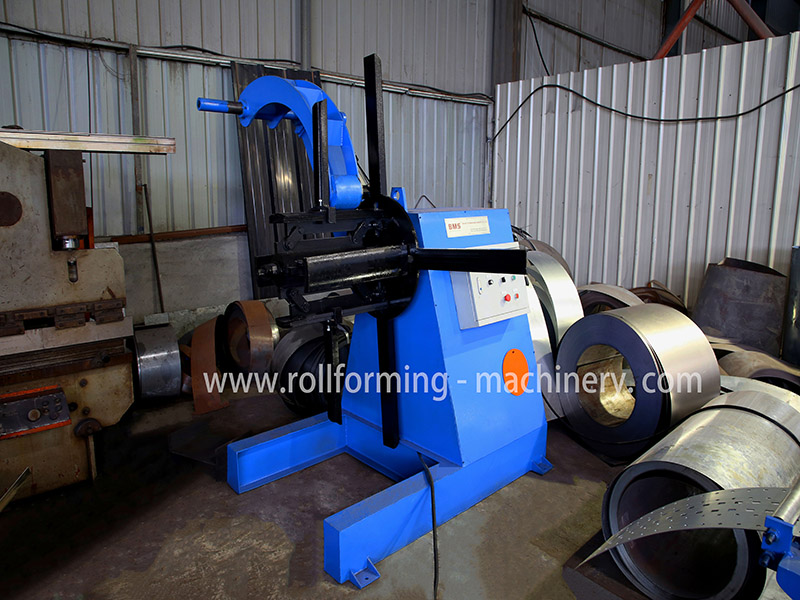

1) decoiler hidrolik 5 ton: satu set
kontrol hidrolik baja coil bore penyusutan dan berhenti
maks. lebar makan: 600mm
rentang id kumparan: 470-560mm ,diameter luar: 1500mm
kapasitas maksimum: 5 ton , motor: 3kw , kontrol kecepatan frekuensi
tambahkan daya makan otomatis dan perangkat self-stop
2) perangkat memberi makan dan meratakan
naik tiga turun empat sama sekali tujuh perangkat poros leveling
dengan panduan bahan makan, bingkai tubuh terbuat dari h450 ketik baja dengan pengelasan
ketebalan dinding samping: q235 t30mm
poros dibuat dari 45 # baja , diameter = φ90mm , nada berlapis dengan dilapisi krom keras, mesin presisi
menggunakan dua motor listrik otomatis menyesuaikan bahan makan widt h
3) pra-pemotongan hidrolik & perangkat meninju
pra-meninju dan pra-pemotongan, gunakan sistem hidrolik yang sama
motor hidrolik: 7.5kw , rentang tekanan hidrolik: 0-25 mpa (250bar)
bahan meninju dan alat pemotong: cetakan baja cr12mov ( = baja d2 , dengan satu juta kali meninju / memotong hidup), perlakuan panas ke hrc58-62 derajat
3 silinder sistem lubang meninju untuk meninju baik di web dan
4 ) mesin utama

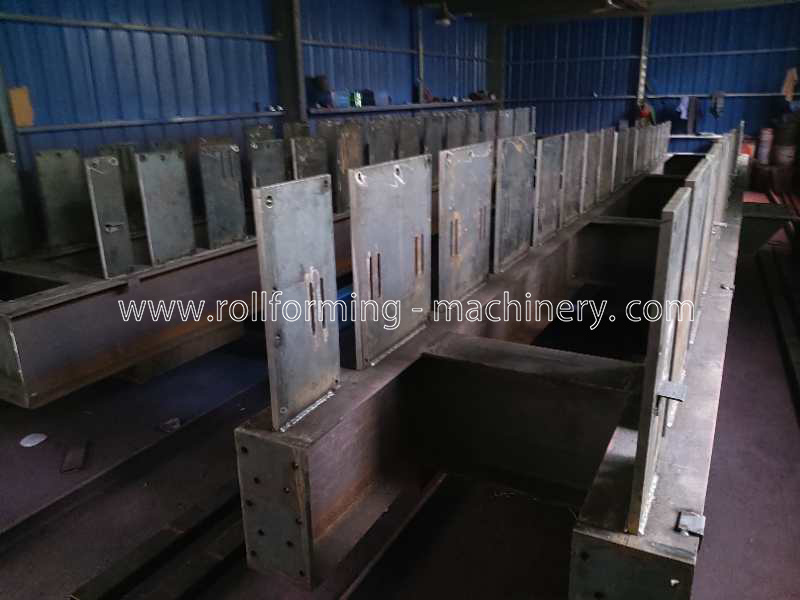

bingkai tubuh terbuat dari h450 ketik baja dengan pengelasan

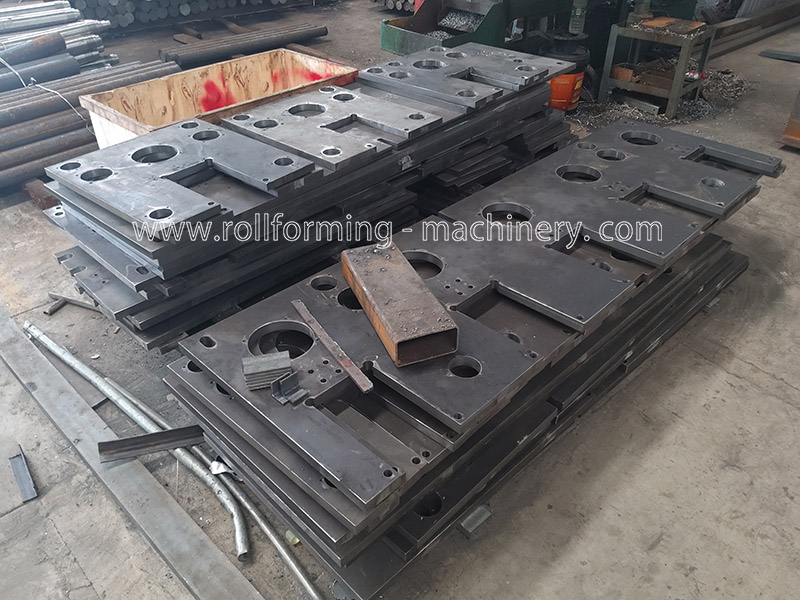

ketebalan dinding samping: q235 t30mm

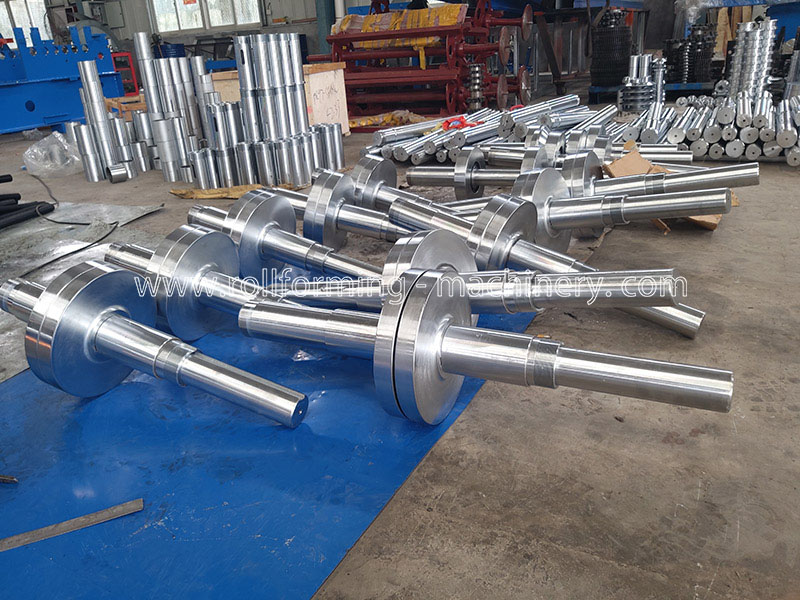

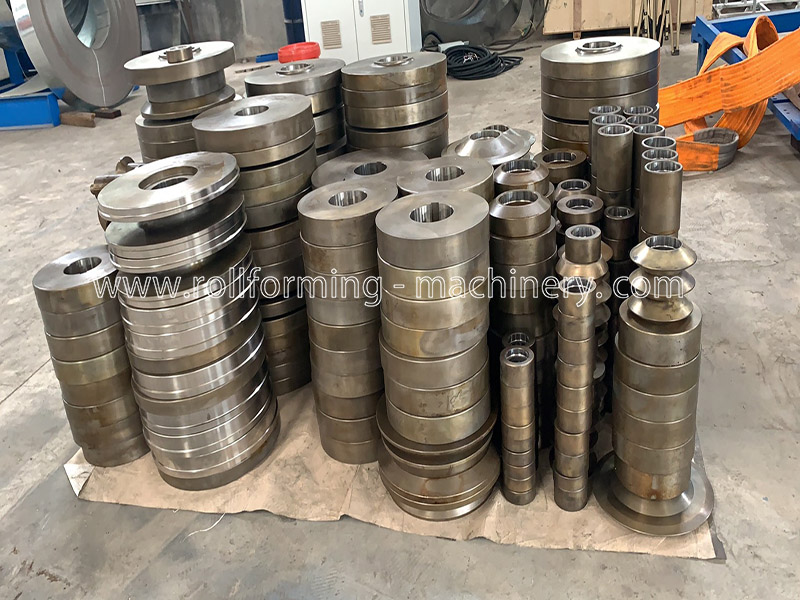

rol dibuat dari baja gcr15 / cr12 , mesin bubut cnc, perlakuan panas, hard chrome dilapisi dengan ketebalan 0,04mm, permukaan dengan perawatan cermin (untuk hidup lebih lama dan anti karat)
diameter poros = ф75 / 90 , mesin presisi
mengemudi gigi / sproket, tentang 22 langkah untuk membentuk

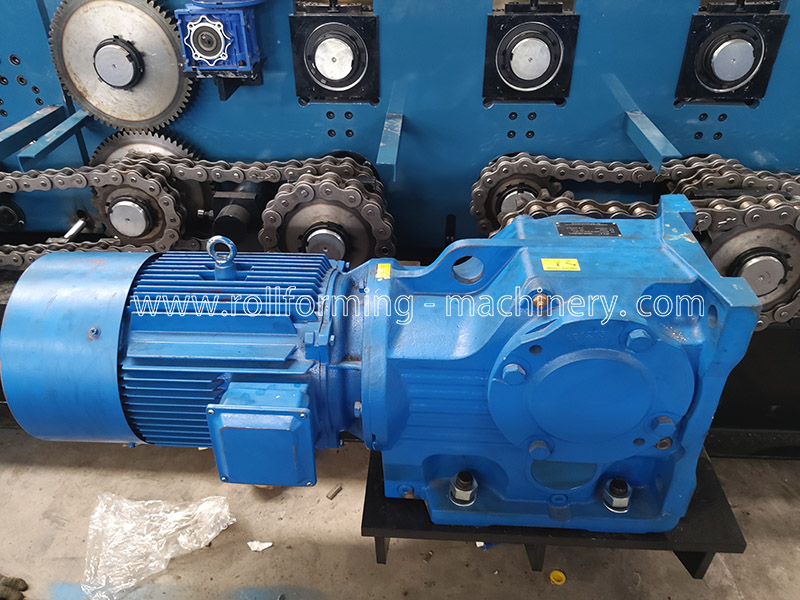

motor utama (merek polaroid) = 22kw , kontrol kecepatan frekuensi
5) post cutting tool hidrolik
posting untuk memotong, berhenti memotong, dua potong jenis desain pisau pemotong, tidak ada blanking
motor hidrolik: 7.5kw, tekanan pemotongan: 0-25mpa (250bar)
bahan alat pemotong: cr12mov (= skd11 dengan setidaknya satu juta kali memotong hidup), perlakuan panas ke hrc58-62 derajat
6) sistem kontrol plc
mengontrol kuantitas dan panjang pemotongan secara otomatis
masukan data produksi (batch produksi, pcs, panjang, dll.) pada layar sentuh,
itu dapat menyelesaikan produksi secara otomatis.
dikombinasikan dengan: plc, inverter, layar sentuh, encoder, dll
7) rak keluar
tidak berdaya, satu satuan , dengan rol untuk memudahkan gerakan.
8) pertunjukan produk
gaya pengepakan

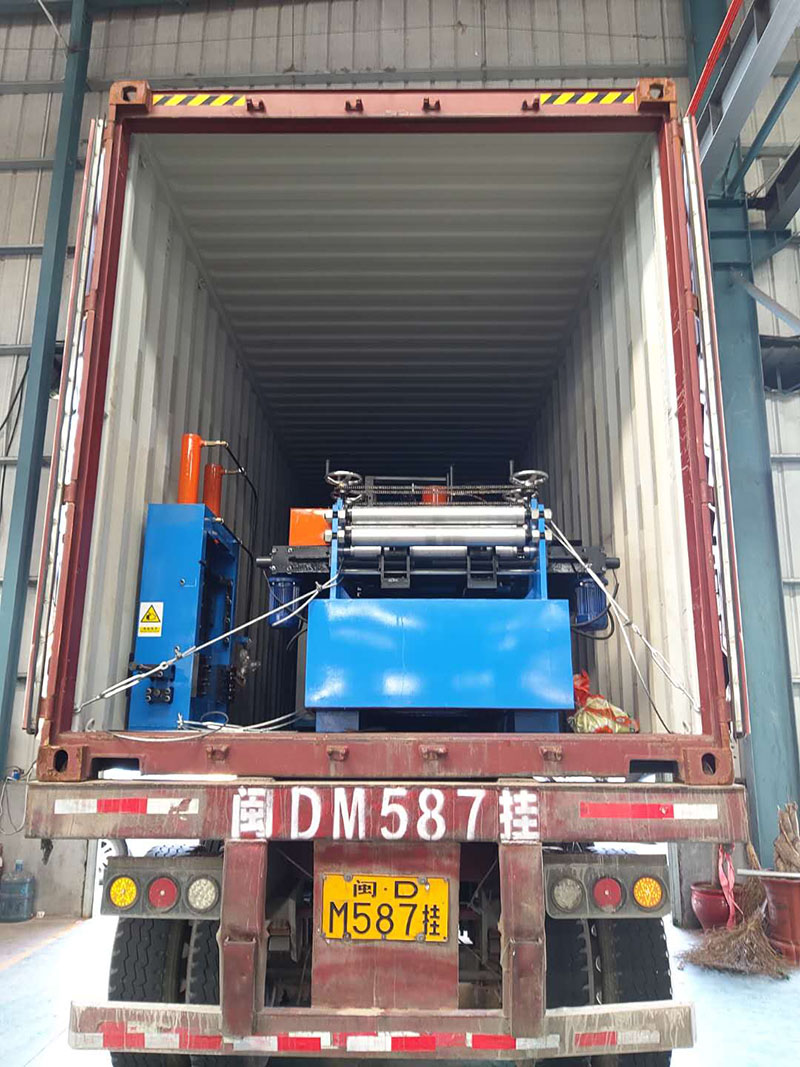

metode pengepakan : mesin utama telanjang dan ditutupi oleh film plastik (untuk melindungi dari debu dan korosi) , dimuat ke dalam wadah dan terus diperbaiki dalam wadah yang cocok dengan tali dan kunci baja , cocok untuk transportasi jarak jauh.
layanan purna jual
1. garansi 24 bulan setelah klien menerima mesin. dalam 24 bulan, kami akan mengirimkan suku cadang ke klien secara gratis.
2. kami menawarkan dukungan teknis untuk seluruh umur mesin kami.
3. kami dapat mengirim teknisi kami untuk menginstal dan melatih para pekerja di pabrik klien dengan biaya tambahan.
ketentuan perdagangan
1. jumlah pesanan minimum (MOQ): 1 set.
2. waktu pengiriman: sekitar 60 hari kerja.
3.port pemuatan: pelabuhan Xiamen.
4.jenis pembayaran: dengan t / t atau dengan l / c.
5. ekspor: ke lebih dari 50 negara dan wilayah, termasuk taiwan, inggris, perancis, singapura,
yunani, australia, amerika, meksiko, brazil, Chili, bolivia, trinidad, israel, saudi arabia, dll.
