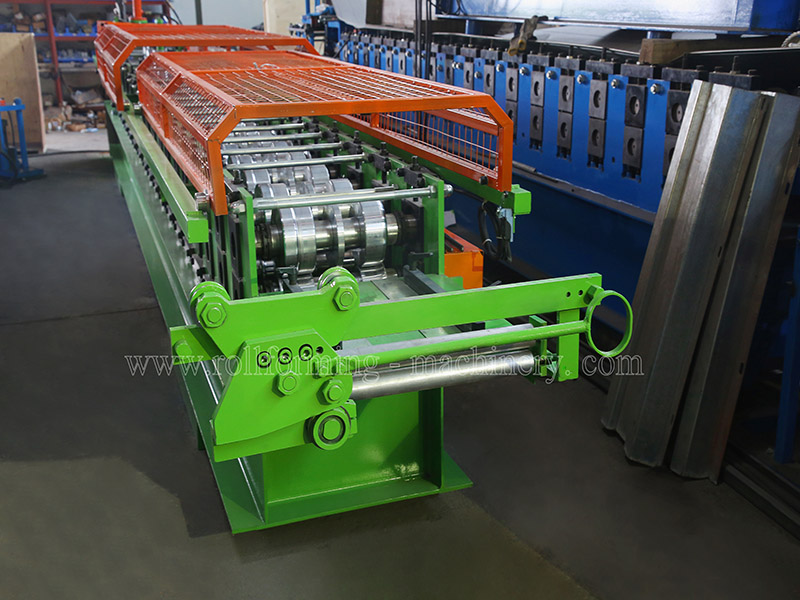

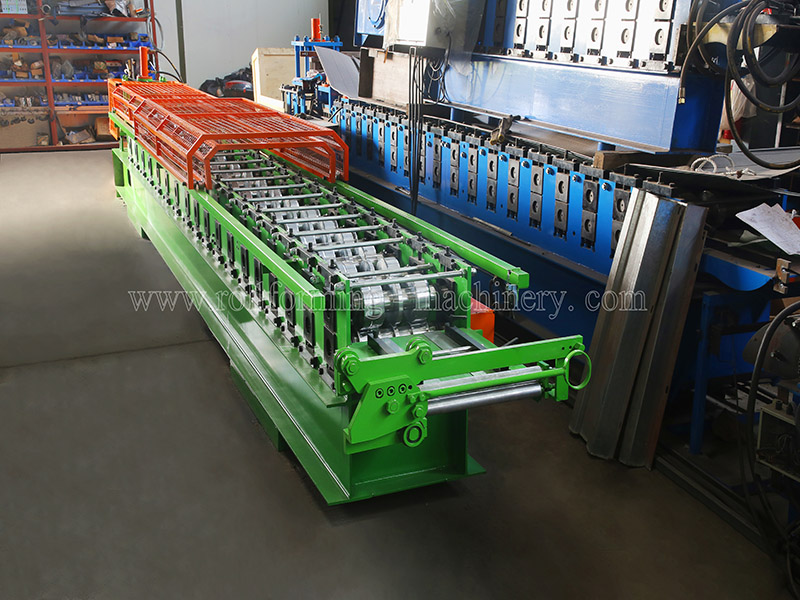

Mesin Pembentuk Rol Talang Quad

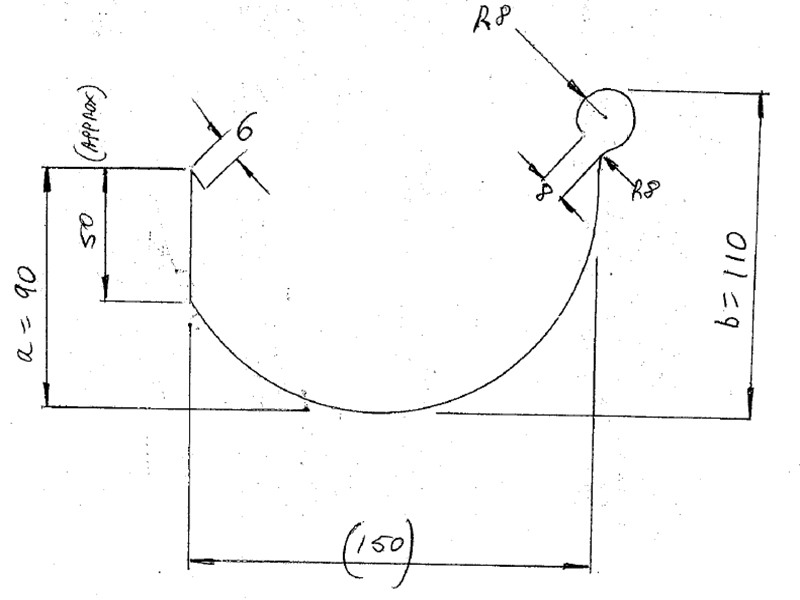

Profil

Bahan

Lebar Efektif: 1 50 mm
Lebar Pemberian Makan: sekitar 310 mm
Ketebalan Material: 0,4-0,5 mm
Bahan yang Berlaku: PPGI
Dengan Kekuatan Hasil: 550 MPA

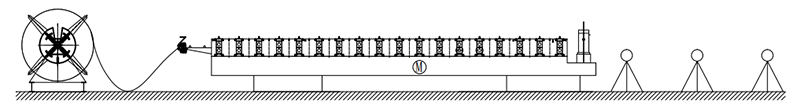

Alur Kerja

Pembuka gulungan →Perangkat Pemotong Awal Manual → Memberi makan Perangkat Pemandu → Sistem Pembentukan Gulungan → Alat Pemotong Tiang Hidraulik → Rak Keluar

Komponen Mesin

1) 3 T Hai Manual Decoiler: satu set

Kontrol manual untuk penyusutan dan penghentian lubang bagian dalam kumparan baja.
Lebar pengumpanan maksimum: 300 mm, Rentang ID Kumparan: 508±30mm

2) Pemotong Manual & Memberi makan Panduan D perangkat

Perangkat pemandu kiri dan kanan di pintu masuk utama mesin. Selama bekerja, bahan baku di kedua sisi pelat masuk ke dalam mesin melalui sisi kiri dan kanan. Perangkat pemandu ini berfungsi untuk menjaga posisi yang tepat bagi bahan baku dan sistem pembentukan rol. Posisi pemandu dapat disesuaikan dengan mekanisme sekrup manual, dan pengaturan kiri dan kanan dapat dilakukan secara independen.

3) Mesin Utama

rangka tubuh terbuat dari H450 baja jenis dengan pengelasan
Ketebalan dinding samping: Q235 t18mm

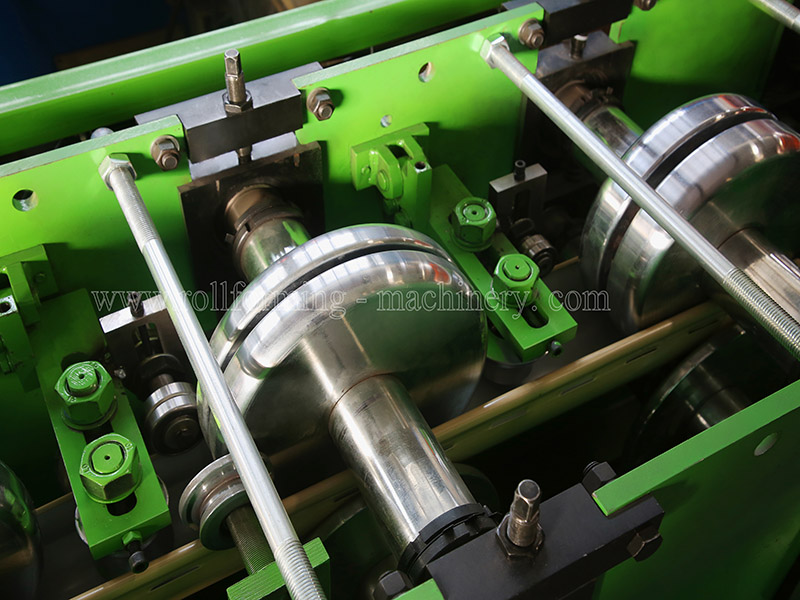

Roller yang diproduksi dari Baja 45# Mesin bubut CNC, Perlakuan Panas, Lapisan Krom keras, dengan ketebalan 0,04 mm, permukaan dengan perlakuan cermin (untuk umur lebih panjang dan anti karat)
Diameter Poros = ф75mm ,dimesin dengan presisi
Penggerak roda gigi/sproket, tentang 18 langkah untuk membentuk
Motor Utama (merek Polaroid) = 7 0,5KW Kontrol kecepatan frekuensi
Motor pengurang kecepatan: Seri R
Rantai: ZIQIANG (oleh merek TOP 1 China, DONGHUA Group)
Ukuran rantai: satu inci dengan 18 gigi
Semua baut sekrup menggunakan grade 8.8 (pabrik murah menggunakan grade rendah 4.8) untuk memastikan struktur mesin terpasang dengan kuat dan tahan lama selama mesin beroperasi dalam waktu lama.
Kecepatan pembentukan sebenarnya 12-15 m/menit

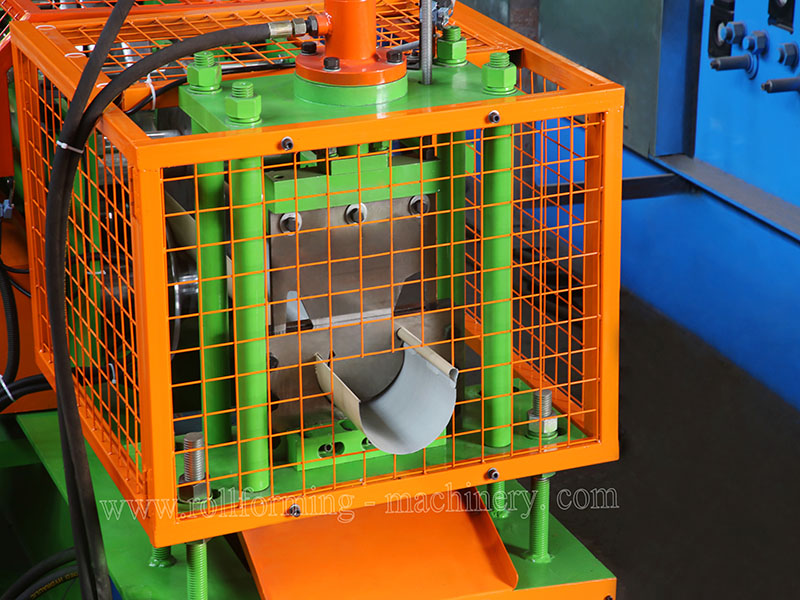

4) Perangkat Pemotong Hidraulik Pasca-Pemasangan

Alat perata akan membuat produk lebih indah.
Motor hidrolik: 3KW Tekanan pemotongan: 0-16 MPa
Bahan alat potong: Cr12Mov (= SKD11 dengan masa pakai pemotongan minimal satu juta kali), Perlakuan panas hingga derajat HRC58-62
Tenaga pemotong disediakan oleh mesin utama dan stasiun hidrolik independen.

5 Sistem Kontrol PLC M

Kontrol Jumlah dan Panjang Potongan Secara Otomatis

Dikombinasikan dengan: PLC, Inverter, Layar Sentuh, Encoder, dll.

6) Keluar Ra ck

Tidak bertenaga, Dua satuan , dengan roda agar mudah dipindahkan.

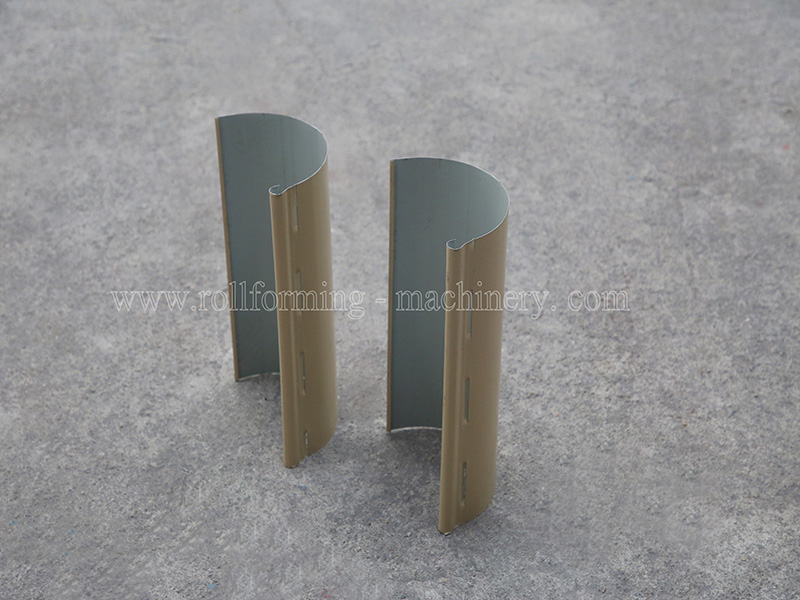

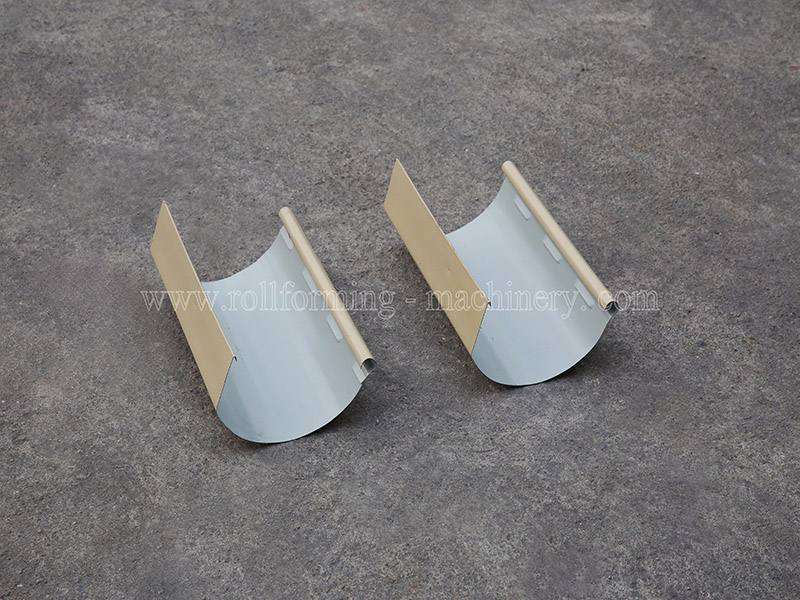

7) Pameran Produk

Layanan Purna Jual

1. Garansi berlaku selama 24 bulan sejak pelanggan menerima mesin.
Dalam jangka waktu 24 bulan, kami akan mengirimkan suku cadang pengganti kepada klien secara gratis.
2. Kami menawarkan dukungan teknis selama masa pakai mesin kami.
3. Kami dapat mengirim teknisi kami untuk memasang dan melatih para pekerja di pabrik klien kami.
biaya tambahan

Syarat Perdagangan

1. Jumlah pesanan minimum (MOQ): 1 Set
2. Waktu pengiriman: sekitar 45 hari kerja
3. Pelabuhan pemuatan: pelabuhan Xiamen
4. Jenis pembayaran: melalui T/T atau L/C
5. Ekspor: ke lebih dari 50 negara dan wilayah, termasuk Taiwan, Inggris, Prancis, Singapura,
Yunani, Australia, AS, Meksiko, Brasil, Chili, Bolivia, Trinidad, Israel, Arab Saudi, dll.

Gaya Pengemasan

Metode pengemasan: Badan utama mesin tanpa kemasan dan dilapisi dengan film plastik (untuk melindungi dari debu dan korosi) ), dimuat ke dalam kontainer dan Terpasang dengan kokoh di dalam wadah yang sesuai dengan tali baja dan pengunci. , cocok untuk transportasi jarak jauh.
